Die DIN-FOOD ist eine Hygiene-Kreiselpumpe mit großer Durchflussmenge (bis 1000 m³/h), die entwickelt wurde, um einem bisher in Chemie-, Pharma- und Lebensmittelindustrie nicht abgedeckten Bedarf nachzukommen.
Zu ihren Anwendungsbereichen gehören unter anderem Verfahren in der Brauereiwirtschaft, Milchindustrie und der Getränkeindustrie im Allgemeinen sowie Ultrafiltration-Prozesse. Außerdem kann diese Pumpe auch in der Textilindustrie und in Sonderprozessen in der Kosmetik-, Chemie- und Pharmaindustrie zum Einsatz kommen.
DIN-FOOD Hygiene-Kreiselpumpe
DIN-FOOD Hygiene-Kreiselpumpe
Information
DIN-FOOD Hygiene-Kreiselpumpe
Information
DIN-FOOD Hygiene-Kreiselpumpe
Funktionsweise
Das im Gehäuse untergebrachte Laufrad dreht sich zusammen mit der Pumpenwelle. In dieser Form übertragen die Radschaufeln kinetische Energie und Druckenergie auf die Flüssigkeit.
Die Pumpe ist nicht umkehrbar, d. h. die Drehrichtung kann nicht geändert werden. Die Pumpe dreht von der Rückseite des Motors aus gesehen im Uhrzeigersinn.
Aufbau und Kenndaten
Pumpen mit Spiralgehäuse aus kaltgepresstem Stahlblech mit 8 mm Stärke.

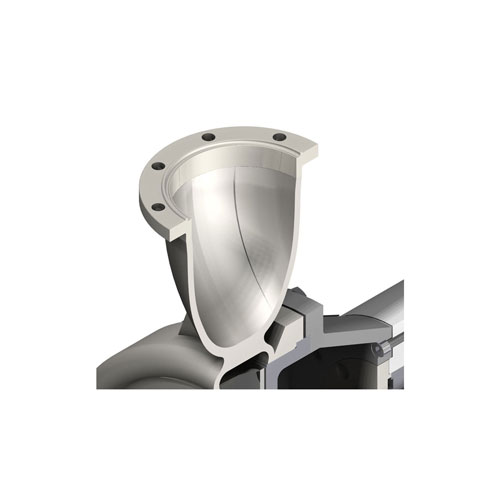

Aseptik-Flanschverbindungen gemäß DIN 11864-2.

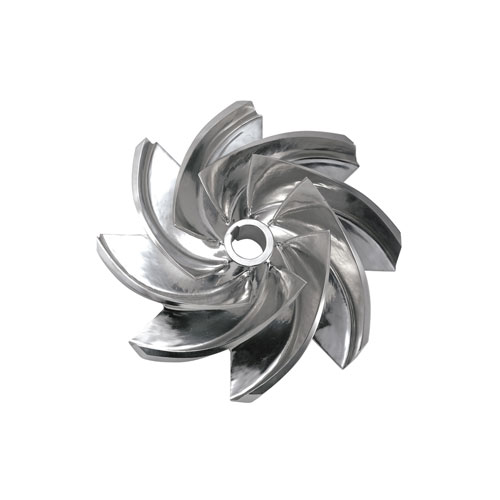

Doppelt gebogenes Laufrad mit Radschaufeln im hinteren Bereich zur Reduzierung des Axialschubs.
Axialeinstellung des Laufrads (Version mit freier Welle).

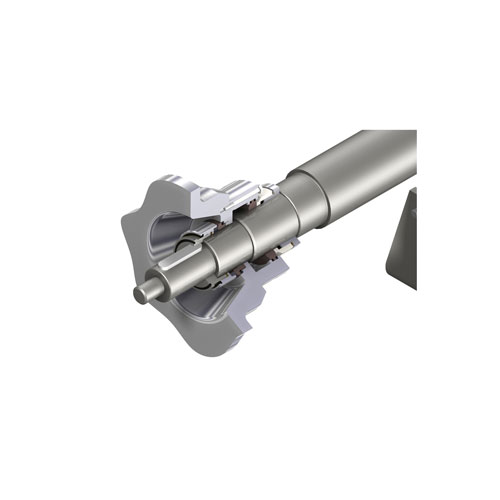

Hygienegerechte Gleitringdichtung.
Vollständig entleerbare Pumpe.
Design nach EHEDG-Anforderungen.
Motoren IEC B3 (B35 Monoblock-Modelle), IP55, Isolationsklasse F.
Materialien
Produktberührende Teile AISI 316L
Laterne und Lagerträger CF8 / GG-22
Dichtungen EPDM gemäß FDA 177.2600
Gleitringdichtung SiC/C/EPDM
Oberflächenausführung innen Spiegel poliert Ra ≤ 0,8 µm
Oberflächenausführung außen Matt polie
Optionen
Monoblock-Bauform für die Modelle 250.
SiC/SiC-Gleitringdichtung für abrasive Produkte.
Druckbeaufschlagte oder gekühlte doppelte Tandem-Gleitringdichtung.
Dichtungen aus FPM und PTFE.
Gewerbeausführung (DIN-TEX).
Motorabdeckung.
Motoren mit anderen Schutzeinrichtungen.
Grundplatte aus rostfreiem Edelstahl.
Verfügbar als ATEX-Ausführung.
Dokument

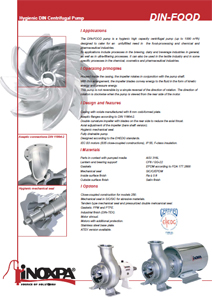

Technisches datenblatt (8)
Bedienungsanleitung (8)
Performance curves (1)
Funktionsweise
Das im Gehäuse untergebrachte Laufrad dreht sich zusammen mit der Pumpenwelle. In dieser Form übertragen die Radschaufeln kinetische Energie und Druckenergie auf die Flüssigkeit.
Die Pumpe ist nicht umkehrbar, d. h. die Drehrichtung kann nicht geändert werden. Die Pumpe dreht von der Rückseite des Motors aus gesehen im Uhrzeigersinn.
Materialien and Optionen
Produktberührende Teile AISI 316L
Laterne und Lagerträger CF8 / GG-22
Dichtungen EPDM gemäß FDA 177.2600
Gleitringdichtung SiC/C/EPDM
Oberflächenausführung innen Spiegel poliert Ra ≤ 0,8 µm
Oberflächenausführung außen Matt polie
Monoblock-Bauform für die Modelle 250.
SiC/SiC-Gleitringdichtung für abrasive Produkte.
Druckbeaufschlagte oder gekühlte doppelte Tandem-Gleitringdichtung.
Dichtungen aus FPM und PTFE.
Gewerbeausführung (DIN-TEX).
Motorabdeckung.
Motoren mit anderen Schutzeinrichtungen.
Grundplatte aus rostfreiem Edelstahl.
Verfügbar als ATEX-Ausführung.
