Die TLS Pumpe ist eine volumetrische Drehkolbenpumpe, mit hohen Leistungen und Zuverlässigkeit, und mit geringeren Abmessungen.
Sie ist hervorragend geeignet für die Förderung von niedrig bis hochviskosen Medien jeglicher Art. Die Anwendung estreckt sich vom reinen Produkttransfer über die Beschickung von Filtern und Abfüllanlagen und weiteren Anwendungen. Flüssigkeiten die zerbrechliche Feststoffe enthalten können durch die spezielle Form der Rotoren ohne Produktbeschädigung gefördert werden.

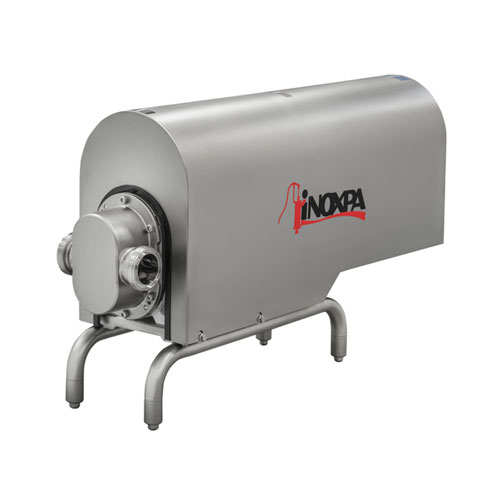

TLS Monoblock Drehkolbenpumpe
TLS Monoblock Drehkolbenpumpe
Information
TLS Monoblock Drehkolbenpumpe
Information
TLS Monoblock Drehkolbenpumpe
Aufbau und Kenndaten
Die Pumpe TLS ist eine kompakte Pumpe in Monoblockausführung, und sie kann mit standard Getriebemotoren (mit einem Flansch B5) verbunden werden. Das Gehäuse und der Deckel sind aus Edelstahlfeinguss, und die Drehkolben haben eine hygienische Befestigung. Außerdem hat die Pumpe einstellbaren Füße.
Es ist mit einer einfachen, außenliegenden sowie entlasteten Gleitringdichtung mit hygienegerechter Bauweise ausgestattet. In der Standardausführung hat die Gleitringdichtung einen Teil aus Kohle und einen Teil aus Siliziumcarbid und EPDM-Dichtungen. Bei Anwendungen, bei denen dies erforderlich sein sollte, können anderen Materialien eingesetzt werden.
Koaxial-Getriebemotor mit Flansch B5, gemäß IEC-Standard, und Dreiphasen-Induktionsmotor 4-polig=1500/1750 U/min, Effizienzklasse gemäß EU Regulierung, mit Schutzart IP 55 und Isolationsklasse F.
Materialien
Produktberührende Teile AISI 316L (1.4404)
Andere Stahlteile AISI 304L (1.4306)
Support und Laterne GG-25
Dichtungen, die mit dem Produkt
in Berührung kommen EPDM nach FDA
Gleitringdichtung:
Rotierender Teil Siliziumcarbid (SiC)
Stationärer Teil Kohle (C)
Dichtungen EPDM
Oberflächenqualität
Innen Spiegelpoliert, Ra < 0,8 μm
Außen Matt
Anschlüsse:
DIN 11851
CLAMP
SMS
Optionen
Pumpengehäuse mit Entleerung.
Gleitringdichtung in SiCSiC, TuC/SiC.
Lippendichtungen.
Dichtungen in FPM.
Externer Bypass.
Zweiflügliche Rotoren.
Motorabdeckung aus Edelstahl.
Verschiedene Antriebe und Absicherungen.
Andere Anschlüsse.
Wagen aus Edelstahl.
Elektroschrank aus Plastik oder aus Edelstahl.
Dokument
Technisches datenblatt (9)
Quick installation guide (1)
Bedienungsanleitung (4)
Funktionsweise
Materialien and Optionen
Produktberührende Teile AISI 316L (1.4404)
Andere Stahlteile AISI 304L (1.4306)
Support und Laterne GG-25
Dichtungen, die mit dem Produkt
in Berührung kommen EPDM nach FDA
Gleitringdichtung:
Rotierender Teil Siliziumcarbid (SiC)
Stationärer Teil Kohle (C)
Dichtungen EPDM
Oberflächenqualität
Innen Spiegelpoliert, Ra < 0,8 μm
Außen Matt
Anschlüsse:
DIN 11851
CLAMP
SMS
Pumpengehäuse mit Entleerung.
Gleitringdichtung in SiCSiC, TuC/SiC.
Lippendichtungen.
Dichtungen in FPM.
Externer Bypass.
Zweiflügliche Rotoren.
Motorabdeckung aus Edelstahl.
Verschiedene Antriebe und Absicherungen.
Andere Anschlüsse.
Wagen aus Edelstahl.
Elektroschrank aus Plastik oder aus Edelstahl.
Dokument
| Dokument N° | 01.520.33.01ES |
| Titel | Bomba Lobular Rotativa Monobloc TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.33.01EN |
| Titel | Close-coupled Lobe Rotor Pump TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.33.01FR |
| Titel | Pompe à Lobes Rotative Monobloc TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.33.01IT |
| Titel | Pompa a Lobi Rotativa Monoblocco TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.33.01PT |
| Titel | Bomba Lobular Rotativa Monobloco TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.33.01DE |
| Titel | Monoblock Drehkolbenpumpe TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.33.01DA |
| Titel | Monoblock Lobe Rotorpumpe TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.33.01RU |
| Titel | Моноблочный Роторный Насос TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.33.01CN |
| Titel | 转子泵 TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.30.10MU |
| Titel | Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу |
| Dateityp | |
|
|
| Dokument N° | 01.520.30.07ES |
| Titel | INSTRUCCIONES DE INSTALACION, SERVICIO Y MANTENIMIENTO BOMBA LOBULAR TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.30.07EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS TLS LOBE PUMP |
| Dateityp | |
|
|
| Dokument N° | 01.520.30.07FR |
| Titel | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN POMPE À LOBES TLS |
| Dateityp | |
|
|
| Dokument N° | 01.520.30.07RU |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ КУЛАЧКОВЫЙ НАСОС TLS |
| Dateityp | |
|
|
