Membranventile, manuell oder pneumatisch betätigt, sind speziell für den Einsatz in folgenden Bereichen konzipiert: hygienische und aseptische Prozesse in der Lebensmittel- und Pharmaindustrie.
Das Ventil eignet sich hervorragend für die Durchflusskontrolle sowie für den Auf/Zu-Betrieb.
Die Membran dient sowohl der Gehäuseabdichtung als auch der Sitzdichtung. Es gibt keine Wege in die Außenumgebung und somit ist das Ventil für aseptische Prozesse geeignet. Beim Schließen des Ventils bewegt sich ein Druckstück, das die Membran trägt, in Richtung der Dichtfläche am Gehäuse. Während sich die Druckplatte bewegt, biegt sich die Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrückt, wodurch der Strömungsweg durch den Körper geschlossen wird.
Das Ventil kann manuell oder pneumatisch betätigt und durch Steuergeräte und Magnetventile gesteuert werden.
Geradeaus durch den Fließweg. Hoher Kv-Faktor.
Kontrollierte Kompression der Dichtung.
Kompakter Stellantrieb.

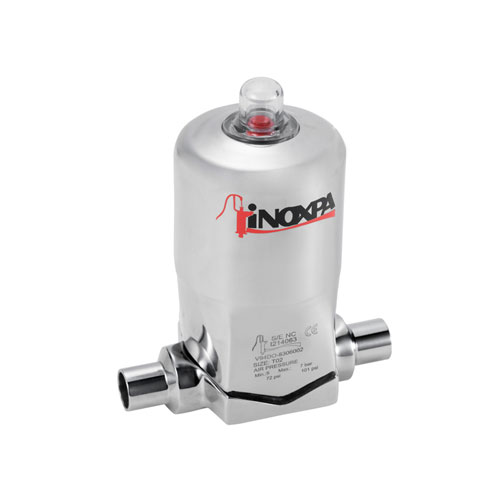

Normal geschlossener (NC) pneumatischer Antrieb (Standard).
Abgedichtetes Stellglied ohne Wartungsbedarf (Edelstahlausführung).
Griff mit Hubbegrenzung (außer Größe Nº4).
Lecksuchgerät.
Positionsanzeige.
Austauschbarkeit der Teile.
Ergonomischer Griff.
Rückverfolgbarkeit von Komponenten.
Produktberührende Teile Edelstahl AISI 316L (1.4404)
Sonstige Edelstahlteile Edelstahl AISI 304 (1.4301) Kunststoffteile PP + 30 GF
Membran EPDM (nach FDA 177.2600 und USP Klasse VI)
Oberflächengüte:
Interne Ra ≤ 0,5 µm
Außen glänzend poliert
Lieferbare Größen DN ¼" - DN 2"
Anschlüsse Schweißen und Klemmen OD / DIN
Membran: FPM, VMQ (nach FDA 177.2600 und USP Klasse VI) und PTFE / EPDM getrennt (nach FDA 177.2600).

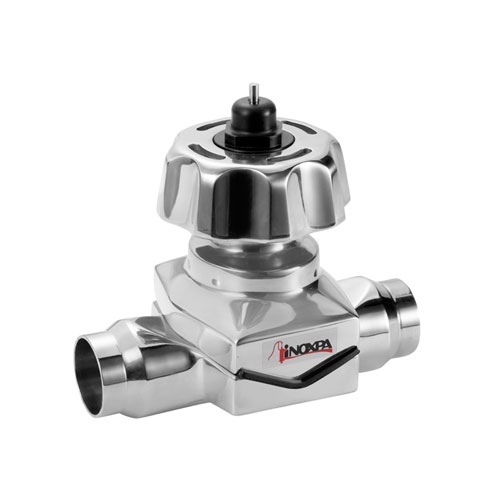

Manuelle oder pneumatische Betätigung.
Griff: Edelstahl oder Kunststoff.
Motorhaube: Edelstahl oder Kunststoff.
Normal geöffneter (NO) doppeltwirkender pneumatischer Antrieb.
Pneumatisches Stellglied mit Hubbegrenzung.
Pneumatisches Stellglied mit externem Schalter.
Schaltkasten mit Schaltern und Magnetventilen.
Ventil mit Regler und Stellungsregler.
Tankbodenventil.
Verschiedene Arten von Verbindungen.
Werkstoffe und Rauheitszertifikate.
Die Membran dient sowohl der Gehäuseabdichtung als auch der Sitzdichtung. Es gibt keine Wege in die Außenumgebung und somit ist das Ventil für aseptische Prozesse geeignet. Beim Schließen des Ventils bewegt sich ein Druckstück, das die Membran trägt, in Richtung der Dichtfläche am Gehäuse. Während sich die Druckplatte bewegt, biegt sich die Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrückt, wodurch der Strömungsweg durch den Körper geschlossen wird.
Das Ventil kann manuell oder pneumatisch betätigt und durch Steuergeräte und Magnetventile gesteuert werden.
Produktberührende Teile Edelstahl AISI 316L (1.4404)
Sonstige Edelstahlteile Edelstahl AISI 304 (1.4301) Kunststoffteile PP + 30 GF
Membran EPDM (nach FDA 177.2600 und USP Klasse VI)
Oberflächengüte:
Interne Ra ≤ 0,5 µm
Außen glänzend poliert
Lieferbare Größen DN ¼" - DN 2"
Anschlüsse Schweißen und Klemmen OD / DIN
Membran: FPM, VMQ (nach FDA 177.2600 und USP Klasse VI) und PTFE / EPDM getrennt (nach FDA 177.2600).
Manuelle oder pneumatische Betätigung.
Griff: Edelstahl oder Kunststoff.
Motorhaube: Edelstahl oder Kunststoff.
Normal geöffneter (NO) doppeltwirkender pneumatischer Antrieb.
Pneumatisches Stellglied mit Hubbegrenzung.
Pneumatisches Stellglied mit externem Schalter.
Schaltkasten mit Schaltern und Magnetventilen.
Ventil mit Regler und Stellungsregler.
Tankbodenventil.
Verschiedene Arten von Verbindungen.
Werkstoffe und Rauheitszertifikate.
