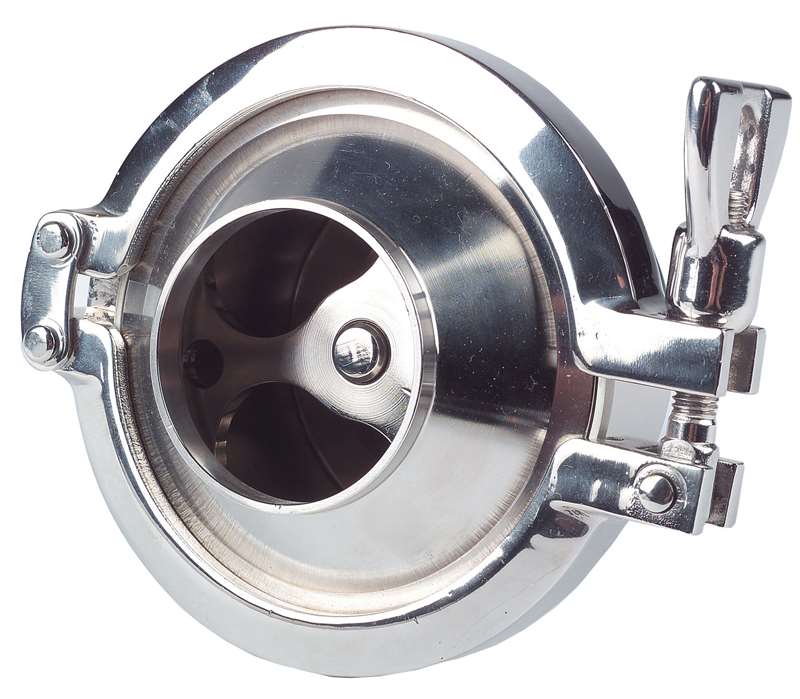

Ein Rückschlagventil verhindert einen Rückfluss und stellt somit sicher, dass nur in eine Richtung durchflossen wird. Es kann des Weiteren eingesetzt werde um keine Ansaugverluste bei Pumpen entstehen zu lassen und um Druckstöße zu verhindern.
Geeignet für die Lebensmittel, Wein, Öl, pharmazeutische und chemische Industrie.
Verfügbar von DN 25/1" bis 100/4".
Einfacher Abbau / Aufbau des Ventils mit Klammern.
Kompakte Konstruktion.
Anschlüsse: Außengewinde DIN 11851.
Produktberührende Teile: AISI 316L (1.4404)
Andere Edelstahlteile: AISI 304 (1.4301)
Feder: AISI 302 (1.4319)
Dichtungen: EPDM nach FDA 177.2600
Öberflächenrauigkeit Produktseite: Ra ≤ 0,8 μm
Außenflächen mechanisch: bearbeitet (gedreht).
Dichtungen in NBR, FPM oder PTFE.
Anschlüsse Schweiß DIN 11850, Schweiß OD ASME BPE, Clamp DN 32676, Clamp OD ASME BPE, Clamp, SMS, RJT, FIL-IDF, etc.
Bohrung in der Klappe.
ATEX Version.
Produktberührende Teile: AISI 316L (1.4404)
Andere Edelstahlteile: AISI 304 (1.4301)
Feder: AISI 302 (1.4319)
Dichtungen: EPDM nach FDA 177.2600
Öberflächenrauigkeit Produktseite: Ra ≤ 0,8 μm
Außenflächen mechanisch: bearbeitet (gedreht).
Dichtungen in NBR, FPM oder PTFE.
Anschlüsse Schweiß DIN 11850, Schweiß OD ASME BPE, Clamp DN 32676, Clamp OD ASME BPE, Clamp, SMS, RJT, FIL-IDF, etc.
Bohrung in der Klappe.
ATEX Version.
