Manuell oder automatisch angetriebene Scheibenventile werden in den meisten Fluidprozessen in der Lebensmittel, der pharmazeutischen und der chemischen Industrie eingesetzt.

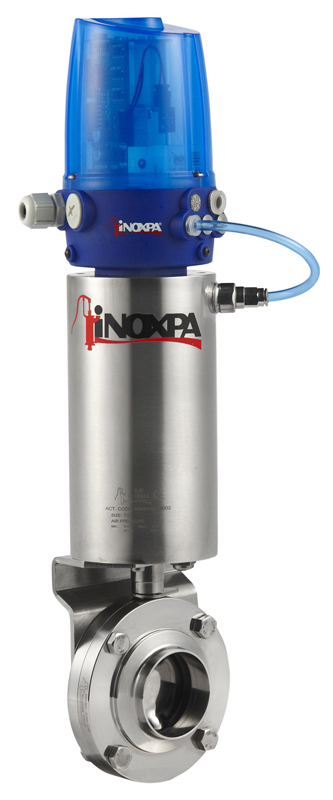

4800 Scheibenventil
4800 Scheibenventil
Information
4800 Scheibenventil
Information
4800 Scheibenventil
Funktionsweise
Das Scheibenventil wird automatisch durch einen Pneumatikzylinder oder manuell mit einem Handgriff betätigt.
Der Griff blockiert das Ventil entweder in eine offene oder geschlossene Position. Ferner haben Sie die Möglichkeit auch einen Mehrstufengriff einzusetzen.
Aufbau und Kenndaten
Kompakte und robuste Konstruktion.
Multipositionsgriff als Standardausführung bis DN-100 (4").
Ab DN 100/4" gilt als Standart der 2 Positionen Griff.
Einfach austauschbare Handgriffe und pneumatische oder elektrische Antriebe.
Niedriger Strömungsdruckverlust.
Austauschbare Gehäuseschalen.
Anschlüsse DIN 11851.
Rückverfolgbarkeit der Bauteile.
Materialien
Ventil aus: AISI 316 L
Zangengriff: AISI 304 / PP
Dichtungen: EPDM entsprechend FDA 177.2600
Oberfläche Produktseite: Ra ≤ 0.8 µm
Oberflächen Außenseite: Machined, Ra ≤ 1,2 µm
Optionen
Ventil in AISI 304L.
Dichtungen in NBR, VMQ oder FPM.
Anschlüsse: Schweiß, Clamp, SMS, RT, FIL-IDF, etc.
Einfach- / doppeltwirkende pneumatische Antriebe bzw.
elektrische Antriebe abhängig von dem benötigtem Drehmoment.
Verschiedene Baugrössen für den Multipositionsgriff.
2-Positionen Handgriff, mikrometischer Griff, usw…
Elektropneumatischer Regelung.
Induktive Positionssensoren.
Steuerkopf verfügbar.
Atex Version verfügbar.
Dokument
Technisches datenblatt (10)
Bedienungsanleitung (10)
Funktionsweise
Das Scheibenventil wird automatisch durch einen Pneumatikzylinder oder manuell mit einem Handgriff betätigt.
Der Griff blockiert das Ventil entweder in eine offene oder geschlossene Position. Ferner haben Sie die Möglichkeit auch einen Mehrstufengriff einzusetzen.
Materialien and Optionen
Ventil aus: AISI 316 L
Zangengriff: AISI 304 / PP
Dichtungen: EPDM entsprechend FDA 177.2600
Oberfläche Produktseite: Ra ≤ 0.8 µm
Oberflächen Außenseite: Machined, Ra ≤ 1,2 µm
Ventil in AISI 304L.
Dichtungen in NBR, VMQ oder FPM.
Anschlüsse: Schweiß, Clamp, SMS, RT, FIL-IDF, etc.
Einfach- / doppeltwirkende pneumatische Antriebe bzw.
elektrische Antriebe abhängig von dem benötigtem Drehmoment.
Verschiedene Baugrössen für den Multipositionsgriff.
2-Positionen Handgriff, mikrometischer Griff, usw…
Elektropneumatischer Regelung.
Induktive Positionssensoren.
Steuerkopf verfügbar.
Atex Version verfügbar.
Dokument
| Dokument N° | FT.V.Mariposa 4800.3_ES |
| Titel | Válvula de Mariposa 4800 |
| Dateityp | |
| Zusammenfassung | Las válvulas de mariposa, de accionamiento manual o automático, se pueden utilizar en la mayoría de aplicaciones de productos líquidos en las industrias alimentaria, farmacéutica y química. |
|
|
| Dokument N° | FT.Butterfly valve 4800.3_EN |
| Titel | Butterfly Valve 4800 |
| Dateityp | |
| Zusammenfassung | Butterfly valves, whether manually or automatically operated, can be used in most liquid product applications in the food-processing, pharmaceutical and chemical industries. |
|
|
| Dokument N° | FT.Butterfly valve 4800.3_USA |
| Titel | Butterfly Valve 4800 |
| Dateityp | |
| Zusammenfassung | Butterfly valves, whether manually or automatically operated, can be used in most liquid product applications in the food-processing, pharmaceutical and chemical industries. |
|
|
| Dokument N° | FT.Vanne Papillon 4800.3_FR |
| Titel | Vanne Papillon 4800 |
| Dateityp | |
| Zusammenfassung | La vanne papillon, manuelle ou automatique peut être utilisée dans la plupart des applications de produits liquides dans les industries alimentaire, pharmaceutique et chimique. |
|
|
| Dokument N° | FT.Valvola a Farfalla 4800.3_ IT |
| Titel | Valvola a Farfalla 4800 |
| Dateityp | |
| Zusammenfassung | Le valvole a farfalla, ad azionamento manuale o automatico, si possono utilizzare nella maggior parte delle applicazioni di prodotti liquidi nelle industrie alimentari, farmaceutiche e chimiche. |
|
|
| Dokument N° | FT.Scheibenventil 4800.3_DE |
| Titel | Scheibenventil 4800 |
| Dateityp | |
| Zusammenfassung | Manuell oder automatisch angetriebene Scheibenventile werden in den meisten Fluidprozessen in der Lebensmittel, der pharmazeutischen und der chemischen Industrie eingesetzt. |
|
|
| Dokument N° | FT.Butterflyventil 4800.3_DA |
| Titel | Butterflyventil 4800 |
| Dateityp | |
| Zusammenfassung | Butterflyventiler, enten manuelle eller automatiske, kan anvendes i de fleste flydende processer indenfor føde- og drikkevare industrien samt farmaceutisk og kemisk industri. |
|
|
| Dokument N° | FT.Butterfly valve 4800.3_FI |
| Titel | Läppäventtiilit 4800 |
| Dateityp | |
| Zusammenfassung | Venttiili voidaan varustaa erilaisilla käsihahvoilla tai toimilaitteilla. Pääasialliset käyttökohteet ovat elintarvike-, lääke- ja kemianteollisuus |
|
|
| Dokument N° | FT.Butterfly valve 4800.3_RU |
| Titel | Затвор Дисковый 4800 |
| Dateityp | |
| Zusammenfassung | Дисковые затворы ручного или автоматического управления широко используются в приложениях пищевой, косметической, фармацевтической и химической промышленностей. |
|
|
| Dokument N° | FT.Butterfly valve 4800.3_CN |
| Titel | 焊接式蝶阀 |
| Dateityp | |
| Zusammenfassung | 关于蝶阀, 无论是手动控制还是气动控制，都能应用在食品加工、制药和化 工等绝大部分液态产品的应用中。 |
|
|
| Dokument N° | 10.001.30.00ES_revH |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE MARIPOSA 4800 |
| Dateityp | |
|
|
| Dokument N° | 10.001.30.01ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE MARIPOSA 4800 - ANEXO ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.001.30.00EN_revH |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS BUTTERFLY VALVE 4800 |
| Dateityp | |
|
|
| Dokument N° | 10.001.30.01EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS BUTTERFLY VALVE 4800 - ANNEX ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.001.30.00FR_revH |
| Titel | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET DE MAINTENANCE VANNE PAPILLON 4800 |
| Dateityp | |
|
|
| Dokument N° | 10.001.30.01FR |
| Titel | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET DE MAINTENANCE VANNE PAPILLON 4800 - ANNEXE ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.001.30.00IT_revG |
| Titel | ISTRUZIONI D’INSTALLAZIONE, USO E MANUTENZIONE VALVOLA A FARFALLA 4800 |
| Dateityp | |
|
|
| Dokument N° | 10.001.30.00PT_revG |
| Titel | INSTRUÇÕES DE INSTALAÇÃO, SERVIÇO E MANUTENÇÃO VÁLVULA DE BORBOLETA |
| Dateityp | |
|
|
| Dokument N° | 10.001.30.00DE_revG |
| Titel | INSTALLATIONSANLEITUNG, SERVICE UND INSTANDHALTUNG SCHEIBENVENTIL 4800 |
| Dateityp | |
|
|
| Dokument N° | 10.001.30.00RU_revG |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ДИСКОВЫЙ ЗАТВОР |
| Dateityp | |
|
|
| Dokument N° | C.V48.ES_EN-FR-0215 |
| Titel | Válvula Mariposa, Butterfly Valve, Vanne Papillon |
| Dateityp | |
|
|
