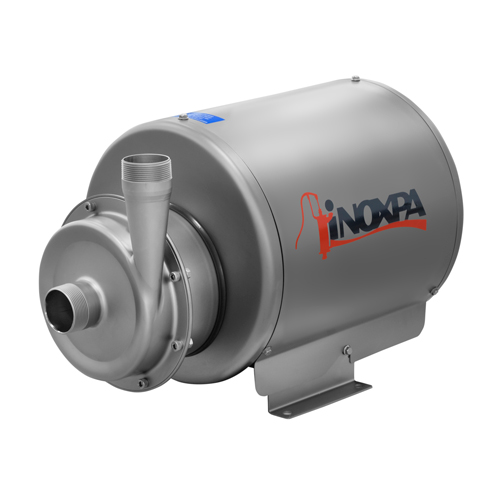

Die Estampinox EFI ist eine Kreiselpumpe aus Edelstahl für Reinigungswasser und andere Produkte mit geringer Viskosität. Diese Pumpe ist konzipiert für einfachere Anwendungen in der Lebensmittel-, Wein- und Getränkeindustrie und auch einsetzbar in der pharmazeutischen und chemischen Industrie.
ESTAMPINOX EFI Kreiselpumpe
ESTAMPINOX EFI Kreiselpumpe
Information
ESTAMPINOX EFI Kreiselpumpe
Information
ESTAMPINOX EFI Kreiselpumpe
Aufbau und Kenndaten
Die Estampinox EFI sind Kreiselpumpen in Blockbauweise. Das Pumpengehäuse ist aus Edelstahl und wird durch Kaltpressung hergestellt. Das Laufrad ist geöffnet und aus kaltgepresstem Blech oder Feinguss (je nach Pumpenmodell). Weitere Teile sind eine Gleitringdichtung, ein Deckel, eine Laterne und eine Welle. Die Gleitringdichtung gibt es in einfacher Ausführung und liegt innen.
Dreiphasen-Induktionsmotor Bauform B34 (B35 wenn Baugröße 132), gemäß IEC-Standard, 2 polos = 3000/36000 rpm, Effizienzklasse gemäß EU Regulierung, mit Schutzart IP 55 und Isolationsklasse F.
Dreiphasig, 50 Hz, 230 V Δ / 400 V Υ, ≤ 4 kW
Dreiphasig, 50 Hz, 400 V Δ / 690 V Υ, ≥ 5,5 kW
Materialien
Produktberührende Teile Edelstahl AISI 316L (1.4404)
Andere Teile Edelstahl AISI 304 (1.4301)
Dichtungen, die mit dem Produkt in Berührung kommen EPDM
Gleitringdichtung:
Rotierender Teil Keramik (Cer)
Stationärer Teil Kohle (C)
Dichtungen EPDM
Oberflächenqualität: Matt
Anschlüsse: Schraubanschluss (ISO 7)
Optionen
Motorabdeckung aus Edelstahl AISI 304.
Gleitringdichtung und Dichtungen aus anderen Materialien.
Andere Anschlüsse.
Motor mit anderen Spannungen, Frequenzen, Effizienzklassen oder Schutzarten.
Handwagen und/oder Schaltkasten.
Dokument
Technisches datenblatt (10)
Bedienungsanleitung (4)
Performance curves (1)
Funktionsweise
Materialien and Optionen
Produktberührende Teile Edelstahl AISI 316L (1.4404)
Andere Teile Edelstahl AISI 304 (1.4301)
Dichtungen, die mit dem Produkt in Berührung kommen EPDM
Gleitringdichtung:
Rotierender Teil Keramik (Cer)
Stationärer Teil Kohle (C)
Dichtungen EPDM
Oberflächenqualität: Matt
Anschlüsse: Schraubanschluss (ISO 7)
Motorabdeckung aus Edelstahl AISI 304.
Gleitringdichtung und Dichtungen aus anderen Materialien.
Andere Anschlüsse.
Motor mit anderen Spannungen, Frequenzen, Effizienzklassen oder Schutzarten.
Handwagen und/oder Schaltkasten.
Dokument
| Dokument N° | FT.EFI.5_ES |
| Titel | Centrifugal Pump Estampinox EFI |
| Dateityp | |
| Zusammenfassung | La bomba Estampinox EFI es una bomba centrífuga de acero inoxidable ideal para bombear agua y otros líquidos de baja viscosidad |
|
|
| Dokument N° | FT.EFI.5_EN |
| Titel | Centrifugal Pump Estampinox EFI |
| Dateityp | |
| Zusammenfassung | The Estampinox EFI pump is a stainless steel centrifugal pump ideal for the transfer of water and other low viscosity liquids |
|
|
| Dokument N° | FT.EFI.5_FR |
| Titel | Pompe Centrifuge Estampinox EFI |
| Dateityp | |
| Zusammenfassung | La pompe Estampinox EFI est une pompe centrifuge en acier inoxydable utilisée pour les transferts d'eau et d'autres liquides à faible viscosité |
|
|
| Dokument N° | FT.EFI.5_IT |
| Titel | Pompa Centrifuga Estampinox EFI |
| Dateityp | |
| Zusammenfassung | La pompa Estampinox EFI è una pompa centrifuga in acciaio inox per trasferire acqua e altri liquidi di bassa viscosità |
|
|
| Dokument N° | FT.EFI.5_PT |
| Titel | Bomba Centrífuga Estampinox EFI |
| Dateityp | |
|
|
| Dokument N° | FT.EFI.5_DE |
| Titel | Kreiselpumpe Estampinox EFI |
| Dateityp | |
| Zusammenfassung | Die Estampinox EFI ist eine Kreiselpumpe aus Edelstahl für Reinigungswasser und andere Produkte mit geringer Viskosität |
|
|
| Dokument N° | FT.EFI.5_DA |
| Titel | Centrifugalpumpe Estampinox EFI |
| Dateityp | |
| Zusammenfassung | EFI pumpen er en centrifugalpumpe i rustfri stål til transport af vand og andre flydende væsker. Pumpen er udviklet til anvendelse som servicepumpe i fødevare, drikkevare samt farmaceutisk og kemisk industri. |
|
|
| Dokument N° | FT.EFI.5_SW |
| Titel | Centrifugalpump Estampinox EFI |
| Dateityp | |
| Zusammenfassung | EFI pumpen är en centrifugalpump i rostfri stål til transport av vatten och andra flytande vätskor. |
|
|
| Dokument N° | FT.EFI.5_RU |
| Titel | Центробежный Насос Estampinox EFI |
| Dateityp | |
| Zusammenfassung | Центробежный насос Estampinox EFI изготовлен из нержавеющей стали, предназначен для перекачивания воды и других жидкостей |
|
|
| Dokument N° | FT.EFI.5_CN |
| Titel | 离心泵 ESTAMPINOX EFI |
| Dateityp | |
| Zusammenfassung | Estampinox EFI系列离心泵主要作为辅助泵用于输送水或其它介质，主要应用于食品 加工过程 |
|
|
| Dokument N° | 01.020.30.08ES.pdf |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO ESTAMPINOX EFI |
| Dateityp | |
|
|
| Dokument N° | 01.020.30.08EN.pdf |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS ESTAMPINOX EFI |
| Dateityp | |
|
|
| Dokument N° | 01.020.30.08FR.pdf |
| Titel | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN POMPE ESTAMPINOX EFI |
| Dateityp | |
|
|
| Dokument N° | 01.020.30.08RU.pdf |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ НАСОС ESTAMPINOX EFI |
| Dateityp | |
|
|
| Dokument N° | 01.020.12.0019 |
| Titel | CURVAS CARACTERÍSTICAS. PERFORMANCE CURVES. ESTAMPINOX EFI |
| Dateityp | |
|
|
