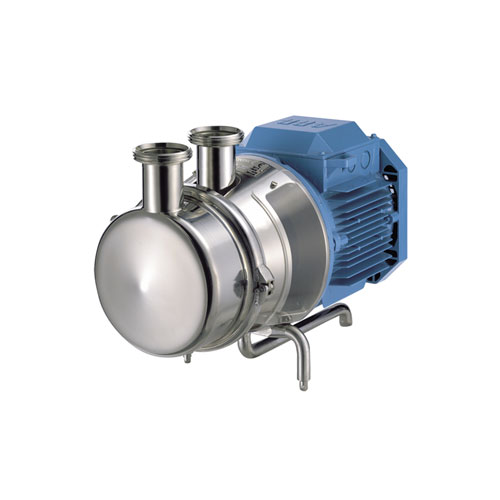

Die Aspir Pumpe ist eine selbstansaugende Seitenkanalpumpe, die in der Lebensmittel-, der pharmazeutischen- und chemischen Industrie einsetzbar ist.
Sie wurde speziell dafür entwickelt, um Flüssigkeiten zu fördern, die Luft oder Gas enthalten, sowie für Anwendungen, die ein Selbstansaugen erfordern.
Sie ist geeignet für Wein, Öl, Syrup, flüchtige Flüssigkeiten wie Alkohole, Ketone, Lösungsmittel und andere Flüssigkeiten, die nahe dem Dampfdruck gefördert werden müssen.
Außerdem ist diese Pumpe für die CIP- Rücklauf geeignet.
ASPIR Seitenkanalpumpe
ASPIR Seitenkanalpumpe
Information
ASPIR Seitenkanalpumpe
Information
ASPIR Seitenkanalpumpe
Funktionsweise

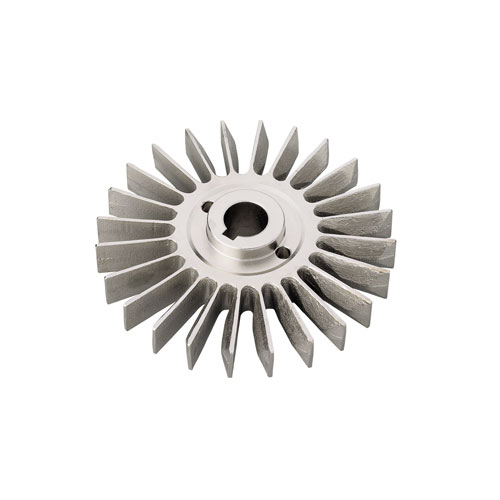

Das Laufrad rotiert zwischen dem Sauggehäuse und dem Druckgehäuse. Diese Anordnung, in Verbindung mit den axial angeordneten Seitenkannälen, verursacht einen Unterdruck innerhalb des Pumpengehäuses, welches die Ansaugwirkung bewirkt. Innerhalb des Gehäuses entsteht eine Ringströmung, die im Medium eine hohe kinetische Energie bewirkt und dieses stark beschleunigt. Somit ergibt sich eine entsprechende Förderhöhe.
Aufbau und Kenndaten
Die Aspir Pumpe besteht aus einem kaltgepressten Druckgehäuse, während die Sauggehäuse und Laterne sind aus Stahlguss. Die Gleitringdichtung ist äußerlich, so sind die Federn nicht produktberührend.
Der Motor, ein Standardmotor gemäß IEC-Norm, ist durch eine Abdeckung aus Edelstahlblech geschützt und verfügt über einstellbare Füße mit hygienegerechter Bauweise.
Materialien
Materialien
Produktberührende Teile Edelstahl AISI 316L (1.4404)
Andere Stahlteile Edelstahl AISI 304 (1.4301)
Dichtungen, die mit dem Produkt
in Berührung kommen EPDM
Gleitringdichtung
Rotierender Teil Siliziumcarbid (SiC)
Stationärer Teil Kohle (C)
Dichtungen EPDM
Optionen
Pumpengehäuse mit Entleerung.
Andere Anschlüsse.
Gleitringdichtung aus SiC/SiC.
Dichtungen: FPM und PTFE.
Motor mit anderen Spannungen, Frequenzen oder Schutzarten.
ATEX-Zertifikat ist verfügbar.
Interner By-pass.
Dokument
Technisches datenblatt (8)
Bedienungsanleitung (7)
Performance curves (1)
Funktionsweise
Das Laufrad rotiert zwischen dem Sauggehäuse und dem Druckgehäuse. Diese Anordnung, in Verbindung mit den axial angeordneten Seitenkannälen, verursacht einen Unterdruck innerhalb des Pumpengehäuses, welches die Ansaugwirkung bewirkt. Innerhalb des Gehäuses entsteht eine Ringströmung, die im Medium eine hohe kinetische Energie bewirkt und dieses stark beschleunigt. Somit ergibt sich eine entsprechende Förderhöhe.
Materialien and Optionen
Materialien
Produktberührende Teile Edelstahl AISI 316L (1.4404)
Andere Stahlteile Edelstahl AISI 304 (1.4301)
Dichtungen, die mit dem Produkt
in Berührung kommen EPDM
Gleitringdichtung
Rotierender Teil Siliziumcarbid (SiC)
Stationärer Teil Kohle (C)
Dichtungen EPDM
Pumpengehäuse mit Entleerung.
Andere Anschlüsse.
Gleitringdichtung aus SiC/SiC.
Dichtungen: FPM und PTFE.
Motor mit anderen Spannungen, Frequenzen oder Schutzarten.
ATEX-Zertifikat ist verfügbar.
Interner By-pass.
| Dokument N° | FT.Aspir.2_ES |
| Titel | Bomba de Canal Lateral ASPIR |
| Dateityp | |
| Zusammenfassung | La bomba Aspir es una bomba autoaspirante de canal lateral que se puede utilizar en la industria alimentaria, farmacéutica y química. |
|
|
| Dokument N° | FT.Aspir.2_EN |
| Titel | Side Channel Pump ASPIR |
| Dateityp | |
| Zusammenfassung | The Aspir pump is a sanitary side-channel self-priming pump suitable for use in the food-processing, pharmaceutical and chemical industries. |
|
|
| Dokument N° | FT.Aspir.2_FR |
| Titel | Pompe Auto-aspirante ASPIR |
| Dateityp | |
| Zusammenfassung | La pompe Aspir est une pompe auto-aspirante à canal latéral destinée à l'industrie alimentaire, pharmaceutique et chimique. |
|
|
| Dokument N° | FT.Aspir.2_IT |
| Titel | Pompa a Canale Laterale ASPIR |
| Dateityp | |
| Zusammenfassung | La pompa Aspir è una pompa autoadescante a canale laterale che si può utilizzare nell'industria alimentare, farmaceutica e chimica. |
|
|
| Dokument N° | FT.Aspir.2_PT |
| Titel | Bomba de Canal Lateral ASPIR |
| Dateityp | |
| Zusammenfassung | A ASPIR é uma bomba autoescorvante de canal lateral que pode ser usada nas indústrias alimentar, farmacêutica e química. |
|
|
| Dokument N° | FT.Aspir.2_DE |
| Titel | Selbstansaugende Kreiselpumpe ASPIR |
| Dateityp | |
| Zusammenfassung | Die Aspir Pumpe ist eine selbstansaugende Seitenkanalpumpe, die in der Lebensmittel-, der pharmazeutischen- und chemischen Industrie einsetzbar ist. |
|
|
| Dokument N° | FT.Aspir.2_RU |
| Titel | Вихревой Насос ASPIR |
| Dateityp | |
| Zusammenfassung | Модель Aspir представляет собой санитарный вихревой самовсасывающий насос, предназначенный для использования в пищевой, фармацевтической и химической промышленностях. |
|
|
| Dokument N° | FT.Aspir.2_CN |
| Titel | 液环泵 ASPIR |
| Dateityp | |
| Zusammenfassung | Aspir 系列卫生级液环泵广泛应用于食品加工过程，制药和化工等领域。 |
|
|
| Dokument N° | 01.400.30.09ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO: ASPIR |
| Dateityp | |
|
|
| Dokument N° | 01.400.30.07ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO ASPIR - ANEXO ATEX |
| Dateityp | |
|
|
| Dokument N° | 01.400.30.09EN |
| Titel | INSTALLATION, SERVICE AND, MAINTENANCE INSTRUCTIONS: ASPIR |
| Dateityp | |
|
|
| Dokument N° | 01.400.30.07EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS ASPIR - ANNEX ATEX |
| Dateityp | |
|
|
| Dokument N° | 01.400.30.09FR |
| Titel | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET DE MAINTENANCE ASPIR |
| Dateityp | |
|
|
| Dokument N° | 01.400.30.07FR |
| Titel | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN ASPIR - ANNEXE ATEX |
| Dateityp | |
|
|
| Dokument N° | 01.400.30.09RU.pdf |
| Titel | ПАСПОРТ И ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ASPIR |
| Dateityp | |
| Zusammenfassung | Насос ASPIR это самовсасывающий насос с обводным каналом, предназначенный для использования в пищевой, фармацевтической и химической промышленностях. |
|
|
| Dokument N° | 01.400.12.0011 |
| Titel | CURVAS CARACTERÍSTICAS. PERFORMANCE CURVES. ASPIR |
| Dateityp | |
| Zusammenfassung | Área de selección / Performance chart |
|
|
