Das INNOVA-Ventil Typ J ist ein pneumatisches Einsitzventil, das als Überströmventil in hygienischen Anlagen eingesetzt wird.
Die wichtigsten Anwendungen sind der Betrieb als Bypassventil für Verdrängerpumpen oder der Schutz von Geräten vor Überdruck.
Durch Verstellen der Schraube am Oberteil wird der Federdruck eingestellt, der den Schließdruck des Ventils bestimmt.
Bei Überschreitung des eingestellten Drucks öffnet das Ventil.
Das Ventil wird mit einem Stellglied geliefert, das den Durchfluss der Flüssigkeit während der CIP-Reinigung ermöglicht.
INNOVA J Überlauf-Einsitzventil
INNOVA J Überlauf-Einsitzventil
Information
INNOVA J Überlauf-Einsitzventil
Information
INNOVA J Überlauf-Einsitzventil
Aufbau und Kenndaten
Druckbereich: von 0,5 bis 6 bar.
Einfache Montage/Demontage von Innenteilen durch Lösen eines Klemmverschlusses.
Die offene Laterne ermöglicht die visuelle Inspektion der Wellenabdichtung.
360° verstellbarer Körper.
Materialien
Produktberührte Teile AISI 316L (1.4404)
Andere Edelstahlteile AISI 304 (1.4301)
Dichtung PDM
Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt
Optionen
Dichtungen: HNBR oder FPM.
Andere Verbindungsarten.
Öffnungsdruckbereich: von 6 bis 10 bar
für die Größen DN 25, 40 und 50.
Externe Positionssensoren.
Interne Oberflächenbeschaffenheit: Ra ≤ 0,5 μm.
Mantelkörper.
Dampfbarriere.
Dokument

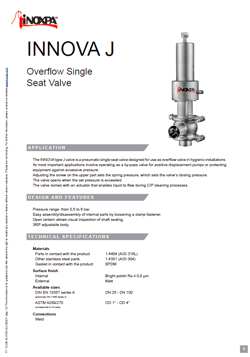

Technisches datenblatt (6)
Quick installation guide (1)
Bedienungsanleitung (6)
Funktionsweise
Materialien and Optionen
Produktberührte Teile AISI 316L (1.4404)
Andere Edelstahlteile AISI 304 (1.4301)
Dichtung PDM
Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt
Dichtungen: HNBR oder FPM.
Andere Verbindungsarten.
Öffnungsdruckbereich: von 6 bis 10 bar
für die Größen DN 25, 40 und 50.
Externe Positionssensoren.
Interne Oberflächenbeschaffenheit: Ra ≤ 0,5 μm.
Mantelkörper.
Dampfbarriere.
Dokument
| Dokument N° | 10.245.33.01ES |
| Titel | Válvula de Simple Asiento de Alivio INNOVA J |
| Dateityp | |
|
|
| Dokument N° | 10.245.33.01EN |
| Titel | Overflow Single Seat Valve INNOVA J |
| Dateityp | |
|
|
| Dokument N° | 10.245.33.01FR |
| Titel | Vanne à Simple Siège de Surpression INNOVA J |
| Dateityp | |
|
|
| Dokument N° | 10.245.33.01IT |
| Titel | Valvola di Sicurezza a Singola Sede INNOVA J |
| Dateityp | |
|
|
| Dokument N° | 10.245.33.01DE |
| Titel | Überlauf-Einsitzventil INNOVA J |
| Dateityp | |
|
|
| Dokument N° | 10.245.33.01RU |
| Titel | Перепускной Односедельный Клапан INNOVA J |
| Dateityp | |
|
|
| Dokument N° | 10.245.30.04MU |
| Titel | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA J |
| Dateityp | |
|
|
| Dokument N° | 10.245.30.03ES_revA |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA de ALIVIO de SIMPLE ASIENTO INNOVA J |
| Dateityp | |
| Zusammenfassung | La válvula INNOVA J es una válvula de simple asiento y accionamiento neumático. La presión del cierre de la válvula viene dada por la presión del muelle, que puede variarse mediante la regulación del tornillo situado en la parte superior |
|
|
| Dokument N° | 10.245.30.07EN |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA de ALIVIO de SIMPLE ASIENTO INNOVA J - ANEXO ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.245.30.03EN_revA |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT RELIEF VALVE INNOVA J |
| Dateityp | |
| Zusammenfassung | INNOVA J (relief) valve is pneumatically actuated single-seat valve .Closing pressure of the valve is set by the spring pressure, which can be regulated by means of the screw located on the top of the valve. When the set pressure exceeds, valve opens. |
|
|
| Dokument N° | 10.245.30.07EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT RELIEF VALVE INNOVA J - ANNEX ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.245.30.03FR_revA |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À CLAPET SIMPLE SIÈGE INNOVA J |
| Dateityp | |
| Zusammenfassung | La vanne INNOVA J est une vanne simple siège à commande pneumatique. La pression de fermeture de la vanne est donnée par la pression du ressort qui peut être modifiée en ajustant la vis située sur la partie supérieure. Dès lors que cette pression de réglage est dépassée, la vanne s’ouvre |
|
|
| Dokument N° | 10.245.30.07FR |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À CLAPET SIMPLE SIÈGE INNOVA J - ANNEXE ATEX |
| Dateityp | |
|
|
