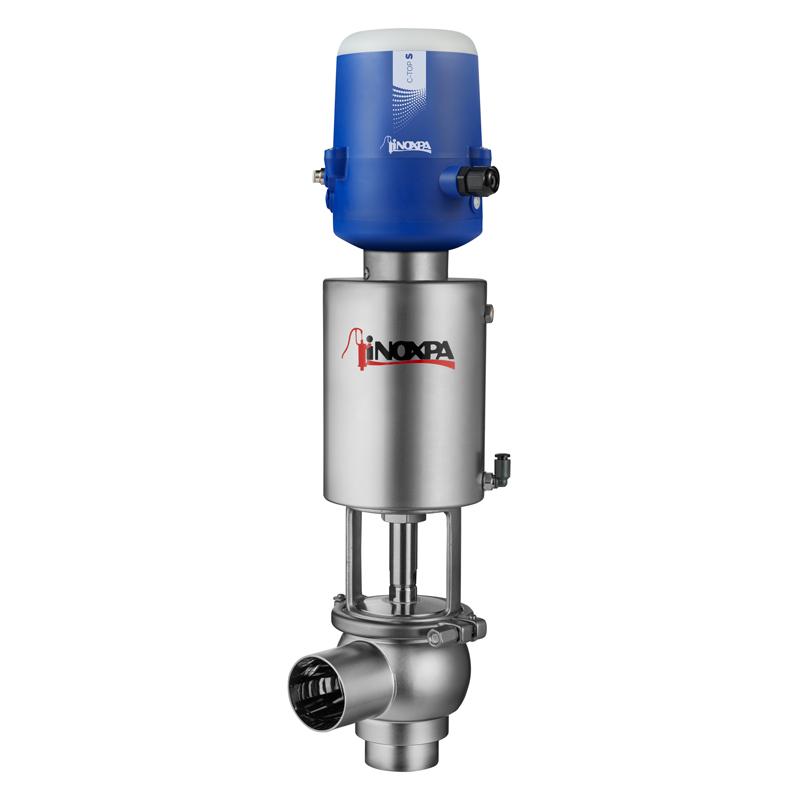

Das Ventil vom Typ N ist ein pneumatisches Einsitzventil mit Absperrfunktion für Sanitäranwendungen.
INNOVA N Einsitzventil mit Absperrfunktion
INNOVA N Einsitzventil mit Absperrfunktion
Information
INNOVA N Einsitzventil mit Absperrfunktion
Information
INNOVA N Einsitzventil mit Absperrfunktion
Aufbau und Kenndaten
Hygienic Design gemäß EHEDG.
Das spezifische Dichtungsprofil macht es auch bei ungünstigen Arbeitsbedingungen zuverlässig.
Die hygienische Konstruktion der Dichtung ermöglicht eine perfekte Reinigung.
Einfach wirkender pneumatischer Antrieb.
In der Standardausführung ist das Ventil normalerweise geschlossen (NC).
Montage normalerweise offen (NO) durch einfache Umschaltung des pneumatischen Antriebs.
Einfache Demontage der Teile im Innern durch Lösen eines Clamp-Bügels.
Eine offene Lampe ermöglicht eine Sichtprüfung von Verstopfungen der Achse.
Um 360 ° drehbares Gehäuse.
The valve is authorized to carry 3-A symbol.
Note: Consult the options of the valves authorized to carry 3-A symbol.
Materialien
Teile im Kontakt mit dem Produkt 1.4404 (AISI 316L)
Sonstige Edelstahlteile 1.4301 (AISI 304)
Dichtung EPDM
Oberflächenbehandlungen:
Innen Glänzend poliert Ra ≤ 0,8 μm
Außen Matt
Verfügbare Größen
DIN EN 10357 series A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’
Anschlüsse
Schweißanschlüsse
Dokument
Technisches datenblatt v.22 (4)
Technisches datenblatt (6)
Quick installation guide v.22 (1)
Quick installation guide (1)
Bedienungsanleitung v.22 (4)
Bedienungsanleitung (7)
Funktionsweise
Materialien and Optionen
Teile im Kontakt mit dem Produkt 1.4404 (AISI 316L)
Sonstige Edelstahlteile 1.4301 (AISI 304)
Dichtung EPDM
Oberflächenbehandlungen:
Innen Glänzend poliert Ra ≤ 0,8 μm
Außen Matt
Verfügbare Größen
DIN EN 10357 series A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’
Anschlüsse
Schweißanschlüsse
Dokument
| Dokument N° | 10.240.33.03ES |
| Titel | Válvula de Simple Asiento de Cierre INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.33.03EN |
| Titel | Shut-off Single Seat Valve INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.33.03FR |
| Titel | Vanne à Clapet Simple Siège INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.33.03RU |
| Titel | Отсечной Седельный Клапан INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.33.01ES |
| Titel | Válvula de Simple Asiento de Cierre INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.33.01EN |
| Titel | Shut-off Single Seat Valve INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.33.01FR |
| Titel | Vanne à Clapet Simple Siège INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.33.01IT |
| Titel | Valvola ad Otturatore a Singola Sede INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.33.01RU |
| Titel | Отсечной Седельный Клапан INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.33.01CN |
| Titel | 截止单座阀 INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.12MU |
| Titel | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.04MU |
| Titel | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA N |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.11ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA N / K |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.11EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA N / K |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.11FR |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA N / K |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.11RU |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.03ES_revA |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K |
| Dateityp | |
| Zusammenfassung | La válvula de simple asiento de tipo N es una válvula de cierre que se utiliza para abrir o cerrar secciones de una tubería. La válvula de simple asiento de tipo K es una válvula de cambio para desviar el producto. |
|
|
| Dokument N° | 10.240.30.07ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K - ANEXO ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.03EN_revA |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE |
| Dateityp | |
| Zusammenfassung | The type N single-seat valve is a shut-off valve that is used to open or close sections of a pipe. The type K single-seat valve is a divert valve to divert the product. |
|
|
| Dokument N° | 10.240.30.07EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE - ANNEX ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.03FR_revA |
| Titel | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K |
| Dateityp | |
| Zusammenfassung | La vanne à simple siège de type N est une vanne a clapet utilisée pour ouvrir ou fermer des sections d'un conduit. La vanne à simple siège de type K est une vanne de dérivation permettant de dévier le produit. |
|
|
| Dokument N° | 10.240.30.07FR |
| Titel | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K - ANNEXE ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.240.30.03RU_revA |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K |
| Dateityp | |
| Zusammenfassung | В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA N и INNOVA K. |
|
|
