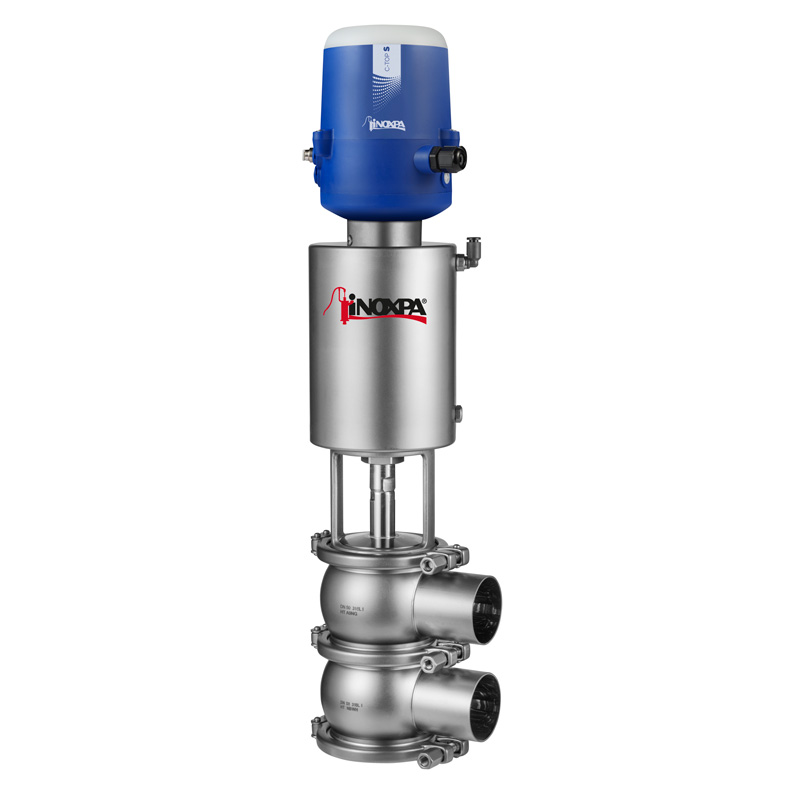

Das INNOVA M-Ventil ist ein pneumatisches Absperrsitzventil für hygienische Anwendungen.
The valve is designed for the direction of product flow from the upper to the lower body.
To avoid the effect of water hammer, the valve closes against the flow.
Die Dichtung mit spezifischem Profil garantiert Zuverlässigkeit unter widrigen Arbeitsbedingungen.
Das hygienische Design der Dichtung gewährleistet eine optimale Reinigung.
Einfachwirkender pneumatischer Antrieb.
Normal geschlossenes Ventil (NC).
Das Ventil kann durch einfaches Umkehren der Position des Stellglieds auf normal geöffnet (NO) umgestellt werden.
Einfache Montage/Demontage von Innenteilen durch Lösen eines Klemmverschlusses.
Die offene Laterne ermöglicht die visuelle Inspektion der Wellenabdichtung.
360° verstellbarer Körper.
Materialien:
Produktberührte Teile 1.4404 (AISI 316L)
Andere Edelstahlteile 1.4301 (AISI 304)
Dichtung EPDM
Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt
Lieferbare Größen:
DIN EN 10357 series A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’
Verbindungen: Schweißnaht
Materialien:
Produktberührte Teile 1.4404 (AISI 316L)
Andere Edelstahlteile 1.4301 (AISI 304)
Dichtung EPDM
Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt
Lieferbare Größen:
DIN EN 10357 series A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’
Verbindungen: Schweißnaht
| Dokument N° | 10.241.33.03ES |
| Titel | INNOVA M Válvula de Simple Asiento de Cierre |
| Dateityp | |
|
|
| Dokument N° | 10.241.33.03EN |
| Titel | INNOVA M Shut-off Single Seat Valve |
| Dateityp | |
|
|
| Dokument N° | 10.241.33.03FR |
| Titel | INNOVA M Vanne à Clapet Simple Siège |
| Dateityp | |
|
|
| Dokument N° | 10.241.33.03RU |
| Titel | INNOVA M Отсечной Седельный Клапан |
| Dateityp | |
|
|
| Dokument N° | 10.241.33.01ES |
| Titel | Válvula de Simple Asiento de Cierre M |
| Dateityp | |
|
|
| Dokument N° | 10.241.33.01EN |
| Titel | Shut-off Single Seat Valve INNOVA M |
| Dateityp | |
|
|
| Dokument N° | 10.241.33.01FR |
| Titel | Vanne à Clapet Simple Siège INNOVA M |
| Dateityp | |
|
|
| Dokument N° | 10.241.33.01IT |
| Titel | Valvola ad Otturatore a Singola Sede INNOVA M |
| Dateityp | |
|
|
| Dokument N° | 10.241.33.01RU |
| Titel | Отсечной Седельный Клапан INNOVA M |
| Dateityp | |
|
|
| Dokument N° | 10.241.30.06MU |
| Titel | Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу INNOVA M |
| Dateityp | |
|
|
| Dokument N° | 10.241.30.03MU |
| Titel | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA M |
| Dateityp | |
|
|
| Dokument N° | 10.241.30.09ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L |
| Dateityp | |
|
|
| Dokument N° | 10.241.30.09EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L |
| Dateityp | |
|
|
| Dokument N° | 10.241.30.09FR |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L |
| Dateityp | |
|
|
| Dokument N° | 10.241.30.09RU |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA M / L |
| Dateityp | |
|
|
| Dokument N° | 10.241.30.01ES_revA |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA M / L |
| Dateityp | |
| Zusammenfassung | Este manual contiene información sobre la recepción, instalación, operación, montaje, desmontaje y mantenimiento para la válvula INNOVA M |
|
|
| Dokument N° | 10.241.30.01EN_revA |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA M / L |
| Dateityp | |
| Zusammenfassung | This manual contains information about the reception, installation, operation, assembly, disassembly and maintenance of the INNOVA M |
|
|
| Dokument N° | 10.241.30.01FR_revA |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA M / L |
| Dateityp | |
| Zusammenfassung | Ce manuel contient des informations sur la réception, l’installation, l’utilisation, le montage, le démontage et l’entretien des vannes INNOVA M |
|
|
Das Ventil vom Typ N ist ein pneumatisches Einsitzventil mit Absperrfunktion für...
Das Ventil vom Typ K ist ein pneumatisches Wechselventil für...
The L type valve is a pneumatic divert single seat valve with diverging flow designed for...
Das INNOVA D-Ventil ist ein pneumatisch absperrbares Einsitzventil mit zwei Dichtungen, das...
