Das INNOVA D-Ventil ist ein pneumatisch absperrbares Einsitzventil mit zwei Dichtungen, das durch eine zwischen den beiden Dichtungen gebildete Leckagekammer unter Atmosphärendruck eine sichere Trennung von zwei verschiedenen Produkten ermöglicht, von denen eines in der Regel CIP (Reinigungsmedium) ist.
Druckluft wird gleichzeitig auf den Antrieb und die Leckageventile aufgebracht, um eine Leckage durch das Leckageventil beim Öffnen des Ventils zu verhindern. Ventil offen - Leckageventile geschlossen / Ventil geschlossen - Leckageventile offen.
Die Leckagekammer kann durch eines der beiden verfügbaren Leckageventile gereinigt werden.

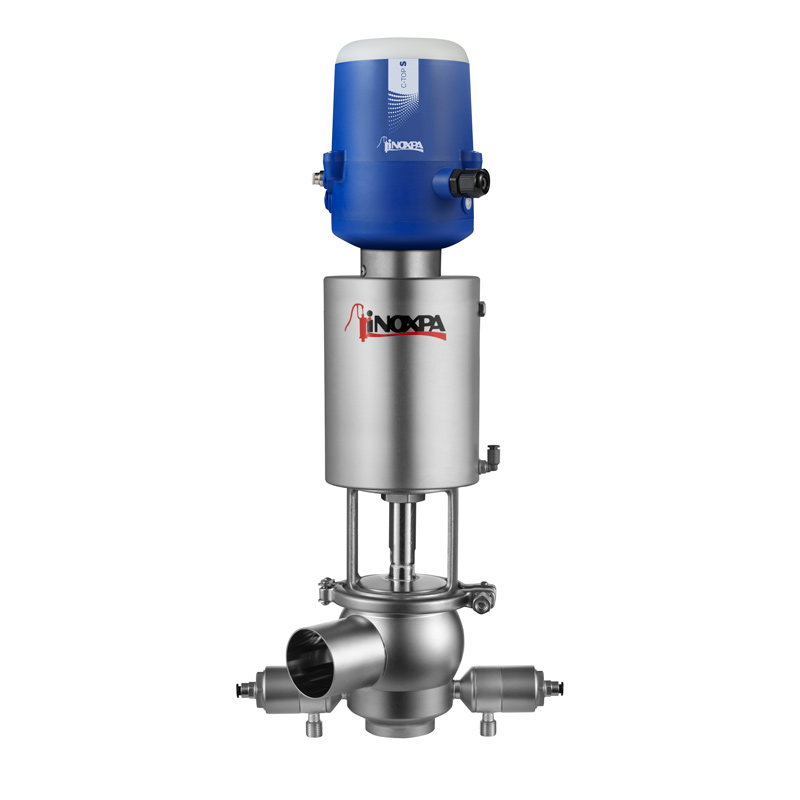

INNOVA D Einsitzventil mit zwei Dichtungen
INNOVA D Einsitzventil mit zwei Dichtungen
Information
INNOVA D Einsitzventil mit zwei Dichtungen
Information
INNOVA D Einsitzventil mit zwei Dichtungen
Aufbau und Kenndaten
Spezifische Profilsitzdichtungen, konische obere Dichtung, radiale untere Dichtung.
Hauptventil mit einfachwirkendem Stellglied (NC) und
normal geöffneten Leckageventilen (NO).
Einfache Montage/Demontage von Innenteilen durch Lösen eines Klemmverschlusses.
Die offene Laterne ermöglicht die visuelle Inspektion der Wellenabdichtung.
360° verstellbarer Körper.
Materialien
Produktberührte Teile Edelstahl 1.4404 (AISI 316L)
Andere Edelstahlteile Edelstahl 1.4301 (AISI 304)
Dichtung EPDM
Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt
Lieferbare Größen:
DIN EN 10357 series A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’
Verbindungen: Schweißnaht
Dokument

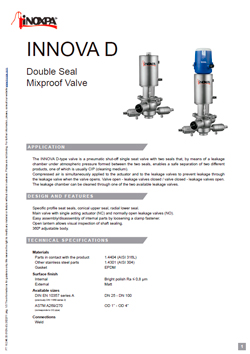

Technisches datenblatt v.22 (4)
Technisches datenblatt (7)
Quick installation guide v.22 (1)
Quick installation guide (1)
Bedienungsanleitung v.22 (4)
Bedienungsanleitung (7)
Funktionsweise
Materialien and Optionen
Produktberührte Teile Edelstahl 1.4404 (AISI 316L)
Andere Edelstahlteile Edelstahl 1.4301 (AISI 304)
Dichtung EPDM
Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt
Lieferbare Größen:
DIN EN 10357 series A DN 25 - DN 100
ASTM A269/270 OD 1’’ - OD 4’’
Verbindungen: Schweißnaht
Dokument
| Dokument N° | 10.246.33.02ES |
| Titel | Válvula Mixproof de Doble Junta INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.02EN |
| Titel | Double Seal Mixproof Valve INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.02FR |
| Titel | Vanne Mixproof à Double Joint INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.02RU |
| Titel | Противосмесительный Клапан с Двойным Уплотнением INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.01ES |
| Titel | Válvula Mixproof de Doble Junta INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.01EN |
| Titel | Double Seal Mixproof Valve INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.01FR |
| Titel | Vanne Mixproof à Double Joint INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.01IT |
| Titel | Valvola Mixproof a Doppia Guarnizione INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.01DE |
| Titel | INNOVA D Einsitzventil mit zwei Dichtungen |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.01RU |
| Titel | Противосмесительный Клапан с Двойным Уплотнением INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.33.01CN |
| Titel | 单座双密封防混阀 INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.09MU |
| Titel | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.04MU |
| Titel | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.12ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.12EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.12FR |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.12RU |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.03ES_revA |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D |
| Dateityp | |
| Zusammenfassung | La válvula INNOVA D es una válvula neumática de simple asiento con doble junta de cierre, que mediante una cámara de detección de fugas, entre las dos juntas, a presión atmosférica, permite una separación segura entre dos productos, uno de los cuáles es habitualmente CIP, producto de limpieza. |
|
|
| Dokument N° | 10.246.30.07ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D - ANEXO ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.03EN_revA |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D |
| Dateityp | |
| Zusammenfassung | INNOVA D is a pneumatic shut-off single seat valve with two seals that, by means of a leakage chamber under atmospheric pressure formed between the two seals, enables a safe separation of two different products, one of which is usually CIP, cleaning product. |
|
|
| Dokument N° | 10.246.30.07EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D - ANNEX ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.03FR_revA |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D |
| Dateityp | |
| Zusammenfassung | La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP |
|
|
| Dokument N° | 10.246.30.07FR |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D - ANNEXE ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.246.30.03RU_revA |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D |
| Dateityp | |
| Zusammenfassung | В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA D |
|
|
