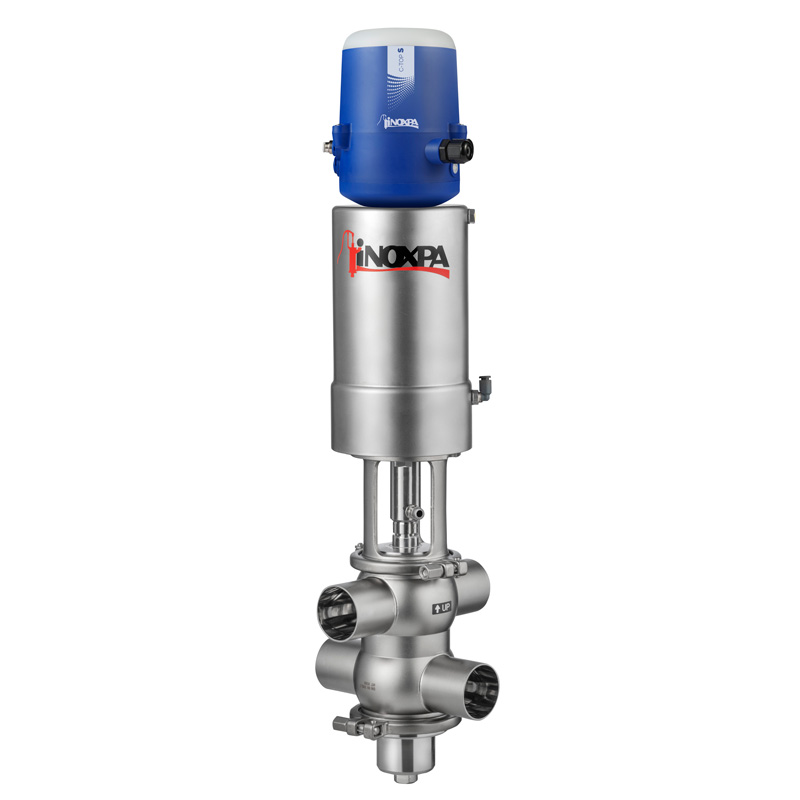

The INNOVA S-type valve is a pneumatic shut-off double seat valve for hygienic applications. The leackage chamber, under atmospheric pressure, situated between the two seats ensures a safe interface between the two liquids, one of which is usually a CIP solution (cleaning agent).
The leakage chamber is cleaned via the CIP nozzle situated in the lantern.
INNOVA S Absperr-Doppelsitzventil
INNOVA S Absperr-Doppelsitzventil
Information
INNOVA S Absperr-Doppelsitzventil
Information
INNOVA S Absperr-Doppelsitzventil
Aufbau und Kenndaten
Hygienic design according to EHEDG.
No leakage during the opening/closing of the valve.
Balanced lower seat.
Single-acting pneumatic actuator.
Easy assembly/disassembly of internal parts.
Open lantern allows visual inspection of shaft sealing.
360º adjustable body.
Materialien
Parts in contact with the product 1.4404 (AISI 316L)
Other stainless steel parts 1.4301 (AISI 304)
Gasket in contact with the product EPDM
Surface finish
Internal Bright polish Ra ≤ 0,8 μm
External Matt
Available sizes
DIN EN 10357 serie A DN 40 - DN 100
ASTM A269/270 OD 1½’’ - OD 4’’
Optionen
Gaskets: FPM, HNBR.
Other connection types.
C-TOP S control unit.
External position sensors.
Internal surface finish: Ra ≤ 0,5 μm.
Dokument
Technisches datenblatt v.22 (4)
Technisches datenblatt (8)
Quick installation guide v.22 (1)
Quick installation guide (1)
Bedienungsanleitung v.22 (4)
Bedienungsanleitung (7)
Funktionsweise
Materialien and Optionen
Parts in contact with the product 1.4404 (AISI 316L)
Other stainless steel parts 1.4301 (AISI 304)
Gasket in contact with the product EPDM
Surface finish
Internal Bright polish Ra ≤ 0,8 μm
External Matt
Available sizes
DIN EN 10357 serie A DN 40 - DN 100
ASTM A269/270 OD 1½’’ - OD 4’’
Gaskets: FPM, HNBR.
Other connection types.
C-TOP S control unit.
External position sensors.
Internal surface finish: Ra ≤ 0,5 μm.
