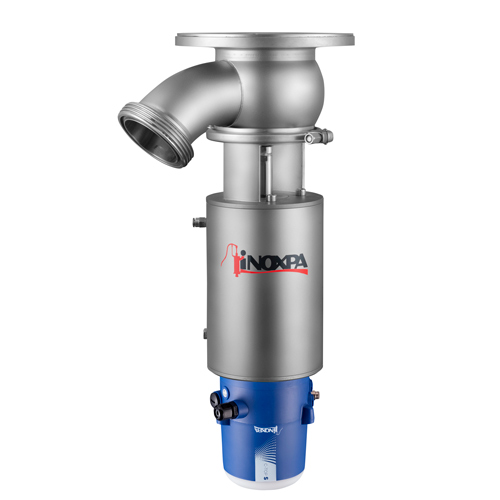

INNOVA F Tankboden Einsitzventil

Das INNOVA F-Ventil ist ein absperrendes Einsitzventil, das speziell für den Einbau am Tankboden zur Verwendung in hygienischen Anwendungen entwickelt wurde.

Information

INNOVA F Tankboden Einsitzventil

* indicates required

Aufbau und Kenndaten

Kompakteres, platzsparendes Design.
Spezifisches Gehäuse mit angeschweißtem Flansch.
45º Winkelauslass für das Schweißen.
Öffnung zur Innenseite des Ventils hin.
Radiale Ausführung der Dichtung.
Einfachwirkender Antrieb.
Normal geschlossenes Ventil.
Die offene Laterne ermöglicht die visuelle Inspektion der Wellenabdichtung.

Materialien

Produktberührte Teile AISI 316L (1.4404)
Andere Edelstahlteile AISI 304 (1.4301)
Dichtung EPDM

Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt

Lieferbare Größen:
DIN 11850 DN 25 - DN 100
ASME BPE OD 1" - OD 4"

Verbindungen: Schweißnaht

Optionen

Handbetätigung.
Dichtungen: FPM, HNBR.
Andere Verbindungsarten.
C-TOP und C-TOP+ Steuereinheiten.
Externe Positionssensoren.
Oberflächenbeschaffenheit: Ra ≤ 0,5 μm.

Dokument

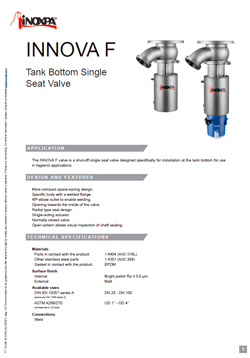

Technisches datenblatt (6)
Quick installation guide (1)
Bedienungsanleitung (7)
Funktionsweise
Materialien and Optionen

Produktberührte Teile AISI 316L (1.4404)
Andere Edelstahlteile AISI 304 (1.4301)
Dichtung EPDM

Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt

Lieferbare Größen:
DIN 11850 DN 25 - DN 100
ASME BPE OD 1" - OD 4"

Verbindungen: Schweißnaht

Handbetätigung.
Dichtungen: FPM, HNBR.
Andere Verbindungsarten.
C-TOP und C-TOP+ Steuereinheiten.
Externe Positionssensoren.
Oberflächenbeschaffenheit: Ra ≤ 0,5 μm.
