Das INNOVA G Ventil ist ein pneumatisches Einsitzventil mit Durchflussregelung für hygienische Anwendungen. Seine Hauptfunktion ist die Regelung des Durchflusses, die Druck- und Füllstandsregelung.
Das Design des Kegels ermöglicht eine gleichprozentige Durchflussregelung, um den erforderlichen Kv-Faktor zu erhalten. Diese Art der Regelung wird für Systeme mit starken Durchfluss- oder Differenzdruckschwankungen empfohlen.
Die Positionierung kann entweder manuell oder über einen Prozessparameter über den Positionssensor gesteuert werden.
INNOVA G Steuer-Einsitzventil
INNOVA G Steuer-Einsitzventil
Information
INNOVA G Steuer-Einsitzventil
Information
INNOVA G Steuer-Einsitzventil
Aufbau und Kenndaten
Normal geschlossenes (NC) Ventil ohne Dichtung im Kegel.
Gleichprozentiger Steuerstecker.
Doppelfunktionspositionierer: Positionsregler (PD) oder Prozessregler (PID).
Einfache Montage/Demontage von Innenteilen durch Lösen eines Klemmverschlusses.
Die offene Laterne ermöglicht die visuelle Inspektion der Wellenabdichtung.
360° verstellbarer Körper.
Materialien
Produktberührte Teile 1.4404 (AISI 316L)
Andere Edelstahlteile 1.4301 (AISI 304)
Dichtung EPDM
Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt
Optionen
Doppeltwirkendes pneumatisches Stellglied.
Dichtungen: FPM, HNBR.
Sitzdichtung.
Andere Verbindungsarten.
Oberflächenbeschaffenheit: Ra ≤ 0,5 μm.
Mantelkörper.
Dampfbarriere.
Dokument

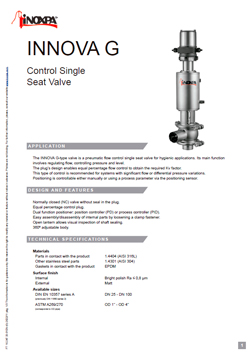

Technisches datenblatt v.22 (3)
Technisches datenblatt (6)
Quick installation guide v.22 (1)
Quick installation guide (1)
Bedienungsanleitung v.22 (4)
Bedienungsanleitung (7)
Funktionsweise
Materialien and Optionen
Produktberührte Teile 1.4404 (AISI 316L)
Andere Edelstahlteile 1.4301 (AISI 304)
Dichtung EPDM
Oberflächenbeschaffenheit:
Intern Hochglanzpolitur Ra ≤ 0,8 μm
Extern Matt
Doppeltwirkendes pneumatisches Stellglied.
Dichtungen: FPM, HNBR.
Sitzdichtung.
Andere Verbindungsarten.
Oberflächenbeschaffenheit: Ra ≤ 0,5 μm.
Mantelkörper.
Dampfbarriere.
Dokument
| Dokument N° | 10.247.33.02ES |
| Titel | Válvula de Simple Asiento de Control INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.33.02EN |
| Titel | Control Single Seat Valve INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.33.02RU |
| Titel | Односедельный Регулирующий Клапан INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.33.01ES |
| Titel | Válvula de Simple Asiento de Control INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.33.01EN |
| Titel | Control Single Seat Valve INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.33.01IT |
| Titel | Valvola di Controllo a Singola Sede INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.33.01DE |
| Titel | Steuer-Einsitzventil INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.33.01RU |
| Titel | Односедельный Регулирующий Клапан INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.33.01CN |
| Titel | 比例流量调节阀 INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.09MU |
| Titel | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.04MU |
| Titel | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.12ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.12EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS CONTROL VALVE INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.12FR |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE CONTRÔLE INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.12RU |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ РЕГУЛИРУЮЩИЙ КЛАПАН INNOVA G |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.03ES_revA |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE CONTROL INNOVA G |
| Dateityp | |
| Zusammenfassung | La válvula INNOVA G es una válvula proporcional de actuación neumática diseñada para el control de flujo en instalaciones de industrias lácteas, alimentaria, de bebidas, farmacéutica i química fina. |
|
|
| Dokument N° | 10.247.30.07ES |
| Titel | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE CONTROL INNOVA G - ANEXO ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.03EN_revA |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS CONTROL VALVE INNOVA G |
| Dateityp | |
| Zusammenfassung | The type G valve is a proportional pneumatically actuated valve designed for flow control in installations of the dairy and food-processing industries, beverage production, pharmaceutical and fine chemicals industries. |
|
|
| Dokument N° | 10.247.30.07EN |
| Titel | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS CONTROL VALVE INNOVA G - ANNEX ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.03FR_revA |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE CONTRÔLE INNOVA G |
| Dateityp | |
| Zusammenfassung | La vanne INNOVA G est une vanne proportionnelle à commande pneumatique conçue pour le contrôle de la circulation du fluide dans les installations des secteurs laitier, alimentaire, des boissons, pharmaceutique et de la chimie fine |
|
|
| Dokument N° | 10.247.30.07FR |
| Titel | INSTRUCTIONS RELATIVES À L’INSTALLATION, LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE CONTRÔLE INNOVA G - ANNEXE ATEX |
| Dateityp | |
|
|
| Dokument N° | 10.247.30.03RU_revA |
| Titel | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ РЕГУЛИРУЮЩИЙ КЛАПАН INNOVA G |
| Dateityp | |
| Zusammenfassung | В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA G. |
|
|
